Юбилей кафедры РК1 «Инженерная графика»
В 2025 году кафедре «Инженерная графика» МГТУ им. Н.Э. Баумана исполнилось 95 лет!
Поздравляем кафедру с этой значительной датой и желаем устойчивого развития в постоянно меняющемся мире, а её преподавателям и сотрудникам – новых достижений в научно-исследовательской деятельности, идти в ногу со временем, сохраняя традиции и высокие стандарты инженерного образования нашего вуза!
Чертёж является языком техники.

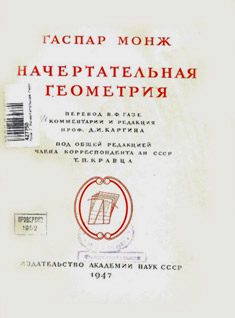

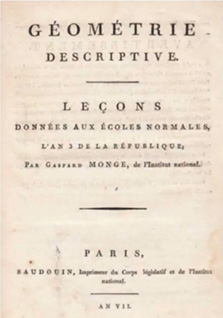

Начертательная геометрия / Монж Г. ; Академия наук СССР ; общ. ред. пер. Кравец Т. П. ; пер. Газе В. Ф. ; ред. пер. и авт. коммент. Каргин Д. И. - Л. : Изд-во Академии наук СССР, 1947. - 291 с. : ил. - (Классики науки).
Если чертёж является языком техники, одинаково понятным всем образованным народам, то начертательная геометрия служит грамматикою этого мирового языка, так как она учит нас правильно читать чужие и излагать на нём наши собственные мысли, пользуясь в качестве слов одними только линиями и точками как элементами всякого изображения.
Начертательная геометрия, вызывая усиленную работу пространственного воображения, развивает его.
История преподавания предмета в МРУЗ−ИМТУ
Начертательная геометрия, черчение и рисование были введены в курс обучения Московского ремесленного учебного заведения (МРУЗ) с начала его основания в 1830 году. Рисунок и черчение входили в программу вступительных испытаний.
В приготовительном разряде геометрия, рисование и черчение были включены в теоретическую часть учебного плана. Из приготовительного разряда (состоял из двух классов) ученики переводились в первый класс мастерского разряда (состоял из трёх классов). В третьем мастерском классе черчение преподавалось применительно к паровой машине.

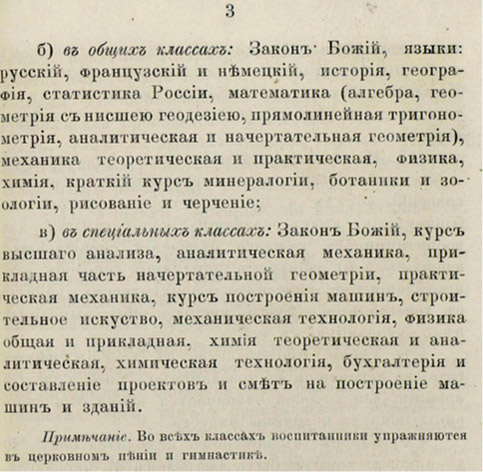

§ 7. В приуготовительном разряде воспитанники обучаются Закону Божию и церковному пению, чистописанию и российской грамматике, арифметике, рисованию и черчению, сокращенной географии, геометрии, приложенной к ремеслам и искусствам.
…
§ 10. По пробытии во 2-м мастерском классе не менее одного года, питомцы переводятся в 3-й, или высший мастерский класс, где продолжают учиться Закону Божию и церковному пению, рисованию и черчению, но сие последнее обращается преимущественно на черчение новейших машин, в особенности паровой, в ея различных частях и видах…
В 1840–1843 годах усиливалась теоретическая подготовка учащихся. В МРУЗ в учебном плане шестилетнего курса обучения значились и начертательная геометрия, и «рисование и черчение машин, украшений, узоров и цветов, как с оригинала, так и с натуры».
В 1844 году был утверждён новый Устав МРУЗ, согласно которому учебное заведение имело целью «образовать не только хороших практических ремесленников разного рода, но и искусных мастеров с теоретическими сведениями». В Уставе перечислены следующие предметы:

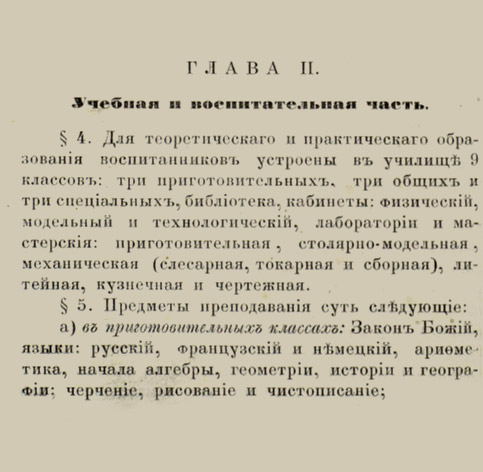

§ 12. Теоретическое обучение в заведении составляют следующие предметы: Закон Божий, чистописание, российская грамматика, немецкий язык, арифметика, геометрия, алгебра до уравнения высших степеней, плоская тригонометрия, начертательная геометрия, приложенная к рисованию и перспективе, практическая механика, физика и химия, приложенная к ремеслам, география России вкратце, рисование и черчение...
В 1850-х годах началось коренное преобразование учебного заведения, наибольшее развитие получило машиностроительное направление.
В 1857–58 годах в числе других лабораторий в МРУЗ были организованы чертёжная мастерская (конструкторское бюро) и модельная мастерская, оснащённая моделями различных машин и приборов. Чертёжной мастерской заведовал учёный мастер Дмитрий Константинович Советкин, выпускник Училища, соавтор «русского метода обучения ремеслам». Позже заведующим чертёжной мастерской стал учёный мастер Адольф Христофорович Ганс, а с 1875 года – учёный мастер Никанор Петрович Петров.

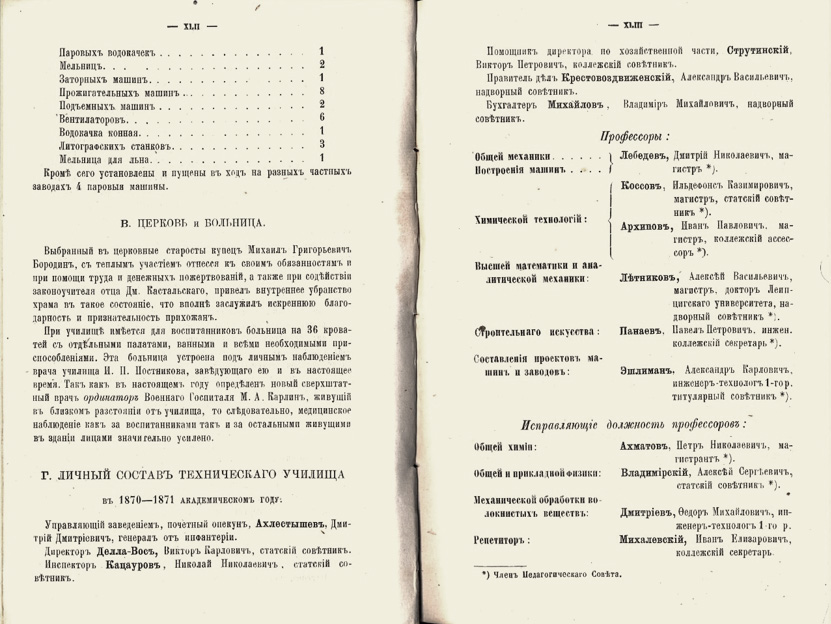

Краткий отчёт Императорского Московского Технического училища за 1870-1871 учебный год, составленный директором В. К. Делла-Вос. - М. : Университетская типография, 1871. - LIII, 125, 35 с., С.40-57 . - В книге так же: А. В . Летников "О системах реального образования"; А. Эшлиман "Теория центробежного насоса"; П. Л. Чебышев "О центробежном уравнителе".
Отчёт и речи, произнесенные в торжественном собрании Императорского Московского Технического Училища 1874-75 академического года. - М. : Типография Московского университета (Катков), 1875. - 207 с. разд. паг. - Содержание: Краткий отчёт о состоянии И. М. Т. У. за 1874-75 учебний год, директора В. К. Делла-Вос; О взрыве паровиков/Эшлиман А. К.; О крашении. Пробная лекция П. П. Петрова; Обзор Парижской Географической выставки преподавателя А. А. Брызгалова; Отчёт обозрения кузниц на некоторых из наших русских зводов, учёного мастера С. В. Бугрова.-На обложке: Отчёт о деятельности Императорского Московского Технического Училища за 1874-75 академические годы.
В 1868 году МРУЗ было преобразовано в Императорское московское техническое училище (ИМТУ), которое стало иметь статус высшего технического учебного заведения. В том же году был принят соответствующий Устав, первый параграф которого гласил:

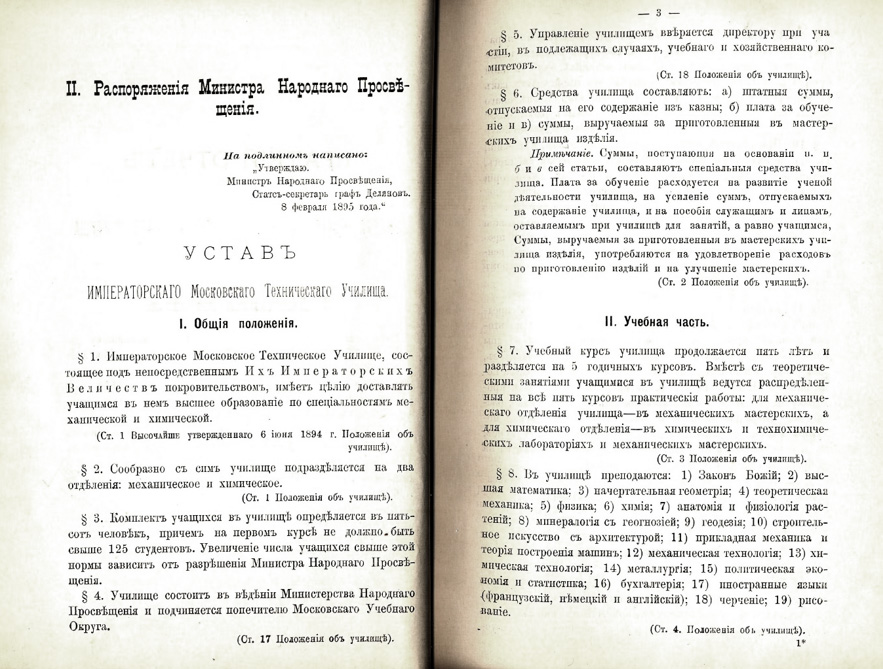

§ 1. «Императорское Московское Техническое Училище, состоящее в ведомстве учреждений императрицы Марии, есть высшее специальное учебное заведение, имеющее основной целью образовывать механиков-строителей, инженеров-механиков и инженеров-технологов.
Графическим дисциплинам стало уделяться ещё большее внимания. По-прежнему в учебный план были включены лекции и практические занятия по начертательной геометрии (при этом начертательная геометрия была отнесена к кафедре математики), черчению и рисованию. Выполнялись графические работы по прикладной механике. Проводились чертёжно-объяснительные экскурсии и съёмки эскизов в чертёжно-модельном кабинете. В процессе изучения каждый студент должен был выполнить индивидуальные домашние графические задания. С их помощью закреплялись теоретические знания и вырабатывались навыки составления и чтения чертежа – основного конструкторского документа.

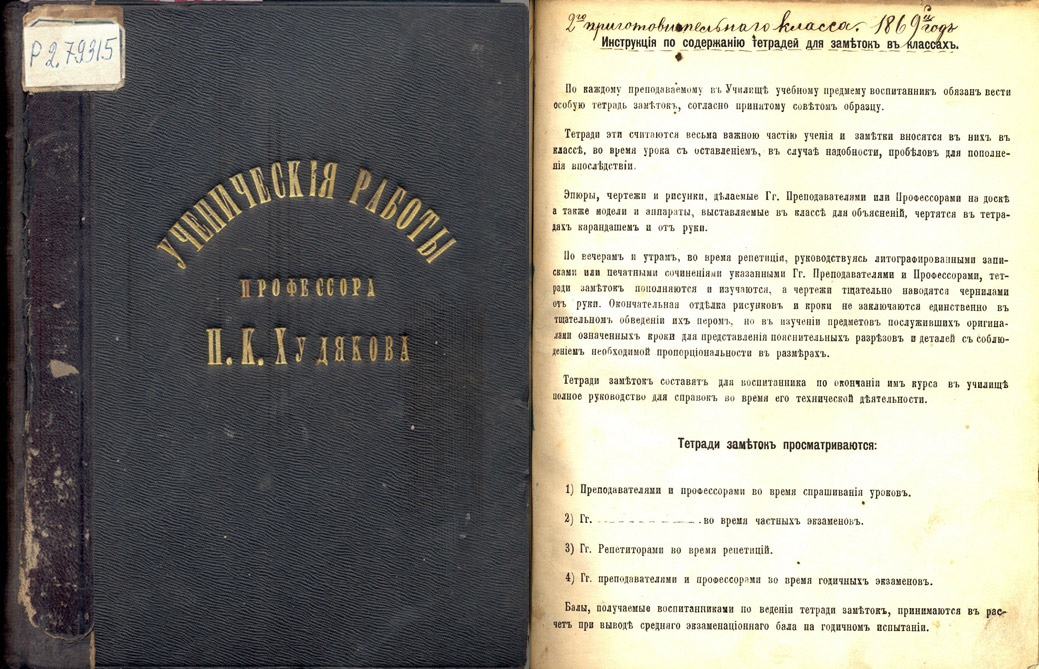

Ученические работы / Худяков П. К. - М., [1869-1878]. - 398 с.
Насколько большим был объём графических работ, выполняемых студентами, можно судить по данным за 1891 год: он составлял в общем 42 листа формата А1.
Ещё один пример: в расписании занятий на 1892/93 учебный год в 1-м общем классе рисованию, черчению и начертательной геометрии отводилось по два занятия в неделю; во 2-м и 3-м общих классах черчение проводилось дважды в неделю. В трёх специальных классах вёлся курс «Инженерное искусство».
Высоким было и качество выполняемых чертежей. Некоторые из студенческих работ того времени хранятся в музее МГТУ им. Н.Э. Баумана. Как простейшие (по изображению геометрических фигур), так и сложные (например, «Ситуационный план стекловаренного завода») поражают своей высокой техникой и изяществом исполнения, вполне заслуживая определения «инженерное искусство».
В Дипломе, полученном Училищем от Всероссийской Промышленно-художественной выставки 1882 году в Москве, было указано:
По обсуждении достоинства представленных на Всероссийскую Промышленно-художественную выставку 1882 года изделий, Главный Комитет экспертов…признал мастерские ИМТУ достойными диплома 1-го разряда, соответствующего золотой медали, за безукоризненное и отчётливое выполнение паровых двигателей, машин-орудий и разных других механических приборов, служащих успешным пособием для технического образования.
В 1895 году был утверждён новый Устав ИМТУ, согласно которому срок обучения сократился до пяти лет. Но требования к преподаванию начертательной геометрии, черчения и рисования продолжали оставаться высокими.
Известия Императорского Московского Технического училища. 1896 год. - М. : Университетская типография, 1896. - 96, 27, IV,288 с., 61 л. черт. - Содержание: Краткий отчёт о состоянии И. М. Т. У. за 1895 год; Об установке титра хамелеона/В. Е. Павлов; Технология нефти. Вып. 2: Обработка нефти /К. И. Тумский; Атлас чертежей к работе К. И. Тумского.
Такой высокий уровень подготовки студентов стал возможен благодаря тому, что вышеперечисленные курсы вели опытные и талантливые педагоги.
Преподаватели, которые вели в МРУЗ–ИМТУ следующие предметы:
Начертательная геометрия − А.С. Ершов, И.Е. Михалевский, Н.А. Глаголев и другие.

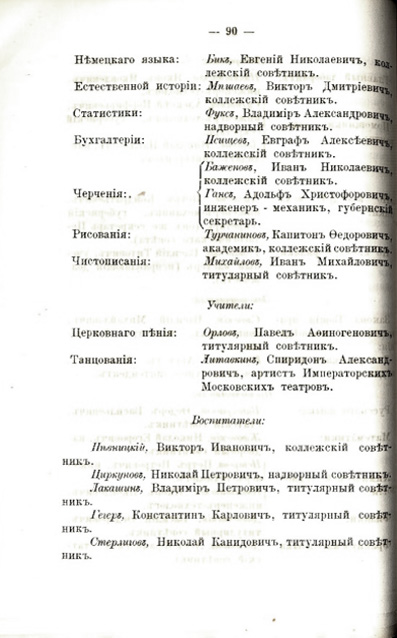

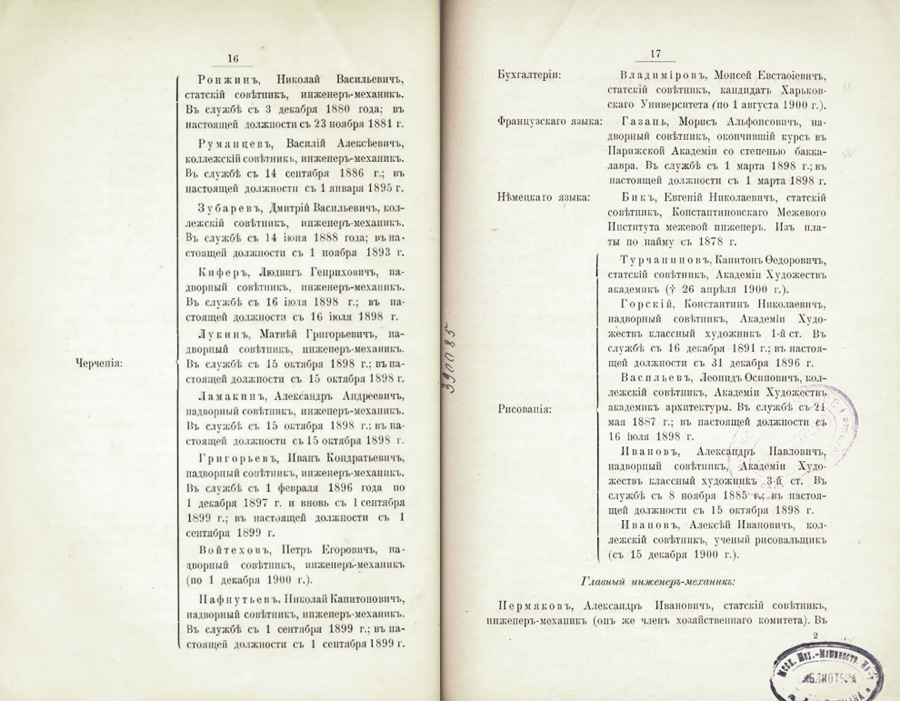

Черчение / машиностроительное черчение − И.Н. Баженов, П.А. Андреев, А.Х. Ганс, И.К. Григорьев, Н.К. Пафнутьев, Э.Г. Грейфе, А.А. Ламакин, М.Г. Лукин, П.П. Розанов, Н.П. Петров, И.В. Ронжин, И.С. Страхов, М.М. Черепашинский, А.С. Бриткин, Н.И. Мерцалов, Л.Г. Кифер, В.А. Ушков, П.Е. Войтехович, И. С. Кустов, В.А. Румянцев, Д.В. Зубарев и другие.
Рисование − К.Ф. Турчанинов, А.П. Драбов, А.И. Иванов, А.П. Иванов, К.Н. Горский, Л.О. Васильев и другие.

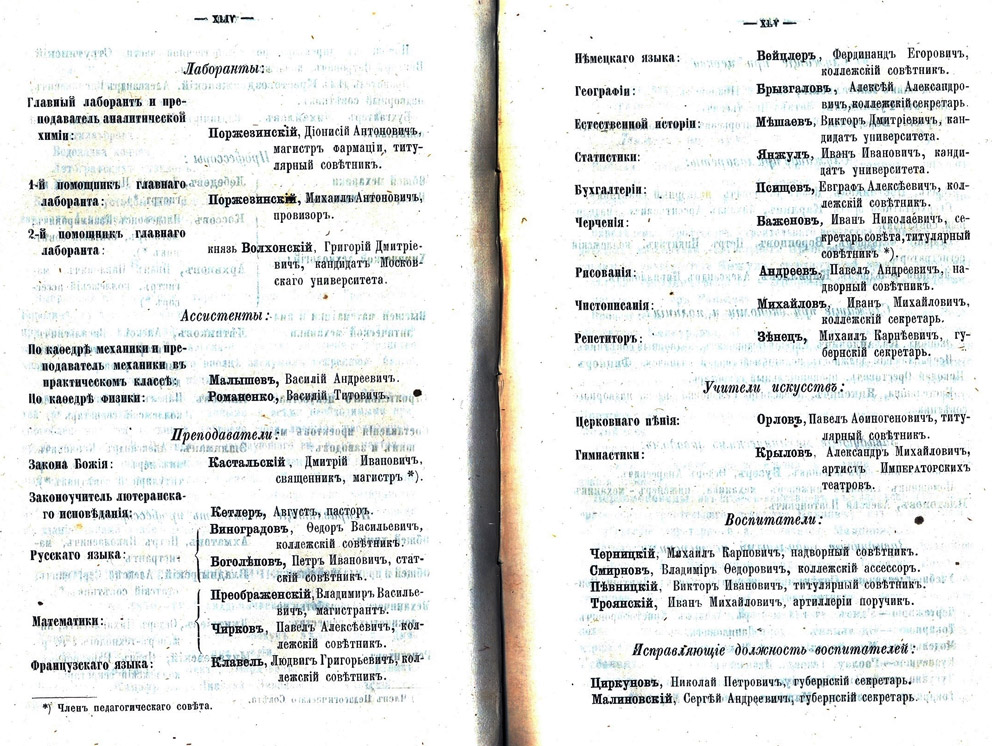

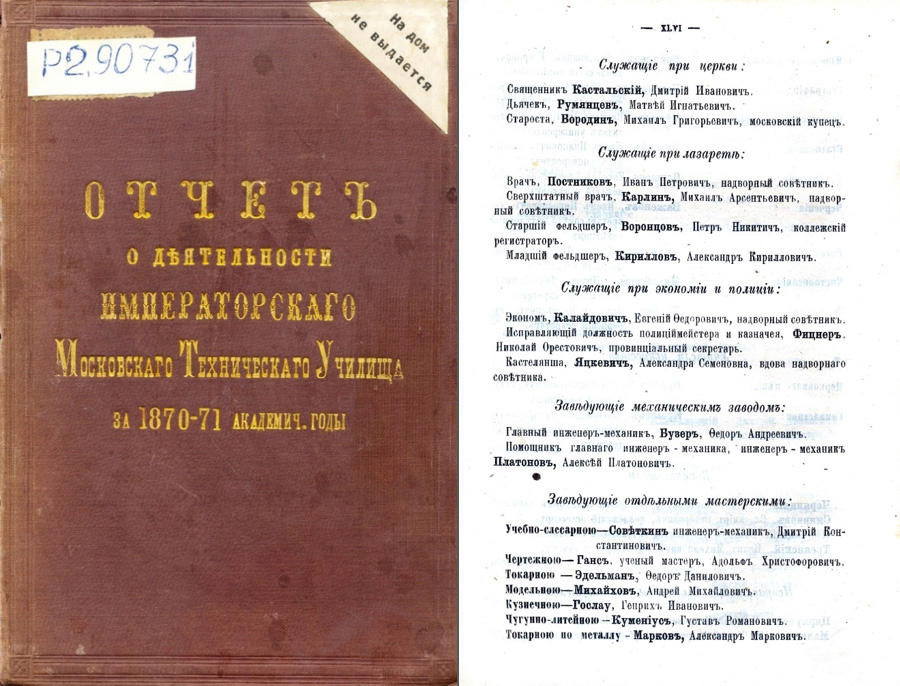

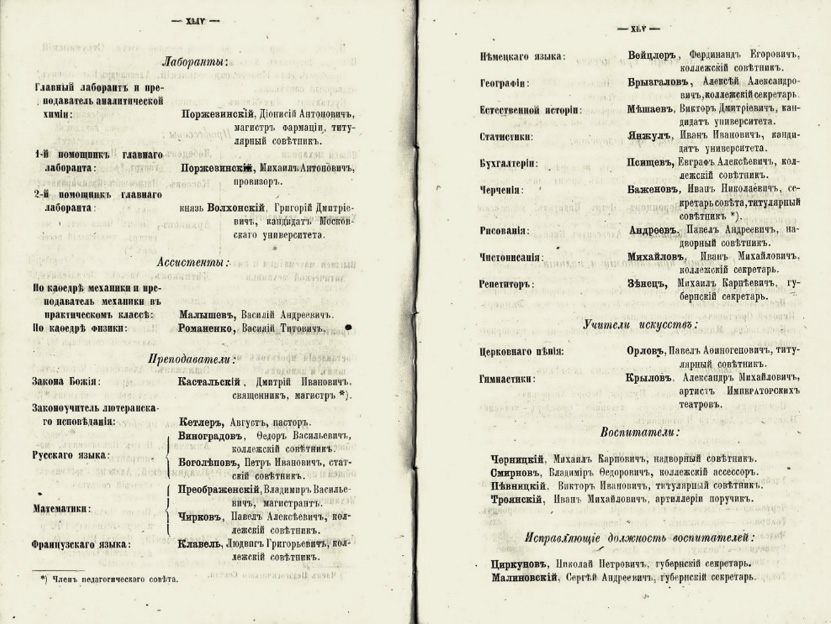

Отчёт о состоянии Императорского Московского технического училища за 1904 г. - М. : Типо-Литография Русского Товарищества печатного и издательского дела, 1905. - 113 с.
Читать онлайн
Ершов Александр Степанович
(1818–1867)
С 1845 года преподавать практическую механику и начертательную геометрию в МРУЗ стал магистр чистой и прикладной математики Императорского Московского университета Александр Степанович Ершов действительный статский советник, учёный-механик, деятель технического образования, профессор практической механики.
А.С. Ершов разработал курсы практической механики и начертательной геометрии. Образцом для преподавания этих предметов послужили Парижские Техническая школа и Консерватория искусств, в которых Ершов проходил научную стажировку.
Книги, по которым учились воспитанники МРУЗ:
Руководство к перспективе / Лавит Г. ; пер. с фр. Клевецкая Е. - СПб. : Типография Экспедиции заготовления Государственных бумаг, 1834.
Т. 1. - 1834. - IV,354,VII с.
Руководство к перспективе / Лавит Г. ; пер. с фр. Клевецкая Е. - СПб. : Типография Экспедиции заготовления Государственных бумаг, 1834.
Т. 2. - 1834. - 375 с.
Начертательная геометрия или руководство к графическим построениям, с приложениями ее к начертанию теней, к перспективе и к рисованию машин : пер. с нем. / Арбессер. - СПб. : Типография Экспедиции заготовления Государственных бумаг, 1843. - 113 с., [XXII] л. табл.
В 1854 году А.С. Ершов издал труд – монографию «Основания кинематики, или Элементарное учение о движении вообще и о механизме машин в особенности», который стал первым в России учебником кинематики и теории механизмов на русском языке.
Основания кинематики, или Элементарное учение о движении вообще и о механизме машин в частности / Ершов А. - М. : Университетская типография, 1854. - 266, 8 с. : ил.
В 1857 году написал работу «О высшем техническом образовании в Западной Европе». В ней проведён сравнительный анализ высших технических школ Франции, Германии, Англии, и главный вывод заключался в необходимости развития технического образования в России и создания своей технической интеллигенции.
В 1859–1867 годах Александр Степанович был директором МРУЗ. Подготовил первый проект Устава ИМТУ.
Михалевский Иван Елиазарович
Профессор, на службе в Училище с 18 августа 1864 года.
Долгие годы вёл в ИМТУ лекции и практические занятия по начертательной геометрии.
Дворянин, статский советник, член Педагогического Совета. Кроме начертательной геометрии преподавал геодезию в ИМТУ, Московском Императора Николая I кадетском корпусе, женской гимназии Перепелкиной.

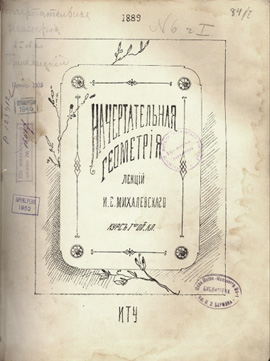

Начертательная геометрия. Лекции, читанные в Техническом училище в 1906-1907 ак. году / Михалевский И. Е. - М. : Типо-литография Ю. Венер, 1906. - 280 с.

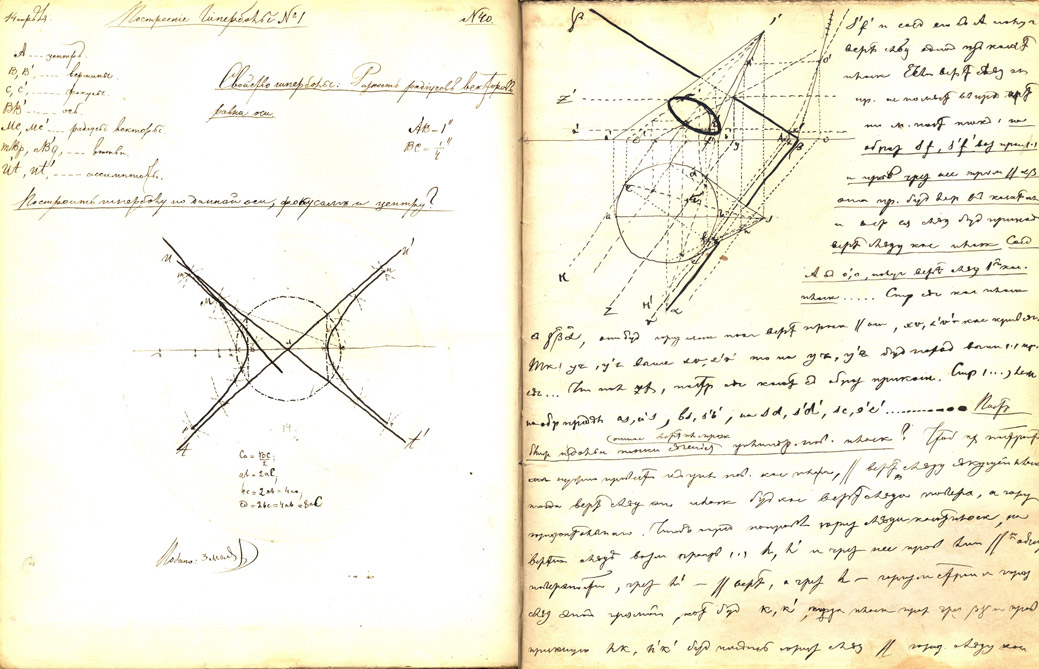

Лекции И.Е. Михалевского издавались самими студентами, эти «конспекты» имели непреходящую ценность и были очень востребованы.
Из воспоминаний студентов ИМТУ:
Вот вызывал Иван Елеазарович какого-нибудь нерадивого студента и говорил ему:
– Вы, сударь, на лекции мои ходили плохо, как вас к зачёту допустить прямо не знаю. А не издать ли вам, милостивый государь, мои лекции, вот тетрадка. И сами заодно выучите, и следующему поколению студентов польза.
– Иван Елеазарович, а как же Вы без тетрадки?
– Эээ, с моё попреподаёте, тоже будете наизусть все свои лекции знать.
На обложке таким способом напечатанного учебного пособия обозначалось, что издано оно студентом таким-то с разрешения автора.
Начертательная геометрия; Аксонометрия; Теория теней; Теория перспективы; Чертежи к лекциям : лекции для 1 курса общего класса / Михалевский И. Е. ; Императорское Техническое Училище. - М. : [Изд-во Императорского Технического Училища], 1889-1890. - 304 с. разд. паг. черт., 17с., 47с., 52с., 12с. разд. паг. - Книги сплетены в один переплёт.
Теория теней / Михалевский И. Е. - Б.м., 1882-1883. - 77 с., [42] л. черт. - Издание Г. Грачева.

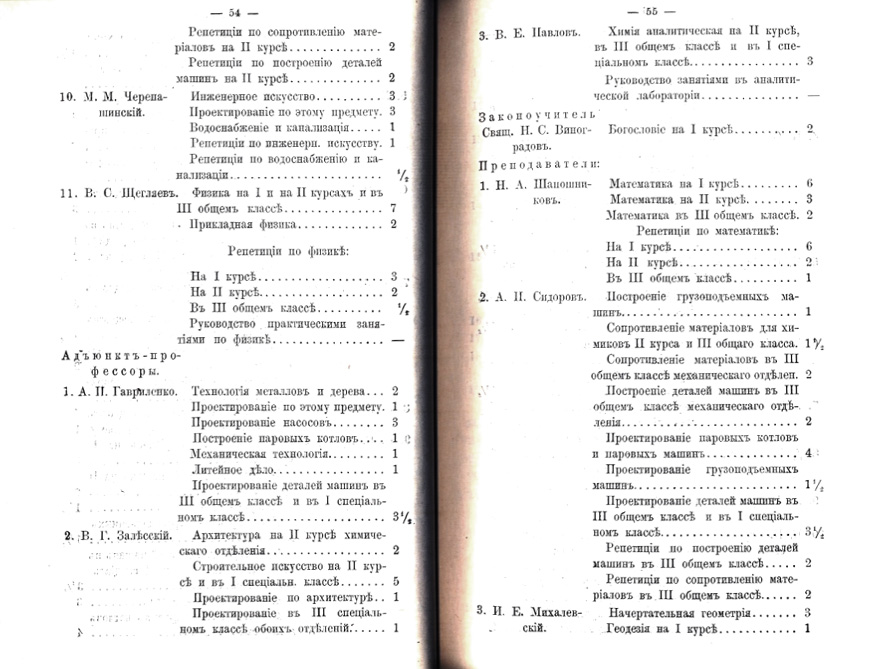

Краткий отчёт Императорского Московского Технического училища за 1870-1871 учебный год, составленный директором В. К. Делла-Вос. - М. : Университетская типография, 1871. - LIII, 125, 35 с., С.40-57 . - В книге так же: А. В . Летников "О системах реального образования"; А. Эшлиман "Теория центробежного насоса"; П. Л. Чебышев "О центробежном уравнителе".
Турчанинов Капитон Федорович
(1821–1900)
Статский советник. Художник, график, академик Императорской Академии художеств. Преподаватель рисования в ИМТУ в 1865–1900 годах.
Отчёт и речи, произнесенные в торжественном собрании Императорского Московского Технического Училища 1874-75 академического года. - М. : Типография Московского университета (Катков), 1875. - 207 с. разд. паг. - Содержание: Краткий отчёт о состоянии И. М. Т. У. за 1874-75 учебний год, директора В. К. Делла-Вос; О взрыве паровиков/Эшлиман А. К.; О крашении. Пробная лекция П. П. Петрова; Обзор Парижской Географической выставки преподавателя А. А. Брызгалова; Отчёт обозрения кузниц на некоторых из наших русских зводов, учёного мастера С. В. Бугрова.-На обложке: Отчёт о деятельности Императорского Московского Технического Училища за 1874-75 академические годы.
Баженов Иван Николаевич
(1824–1883)
Преподаватель черчения в 1855–1881 годах, титулярный советник (за выслугу лет в 1878 году произведён в коллежские советники), секретарь Педагогического Совета, награждён орденом Св. Анны 2-й степени.
Снаряд для черчения параболы непрерывным движением, изобретенный Его Императорским Высочеством Принцем Петром Георгиевичем Ольденбургским / Баженов И. Н. - С чертежом // Отчёт и речи произнесённые в торжественном собрании Императорского Московского Технического Училища 10-го сентября 1872 года. - М., 1872. - С. 1-10 (3-я паг.).
Иван Николаевич Баженов (Некролог) / Ронжин Н. В. // Краткий отчёт о деятельности Императорского Московского Технического Училища за 1882-83 академический год. Геометрическое разъяснение некоторых вопросов теории уравнений с частными производными / Жуковский Н. - М., 1885. - С. 88-100 (1-я паг.).

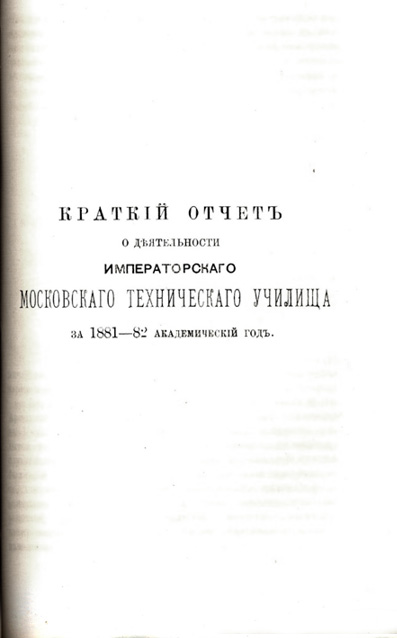

Краткий отчёт о деятельности Императорского Московского Технического Училища за 1879-80 академический год; Отчёт о деятельности Политехнического Общества при И. Т. У. за 1880-81 год, составленный секретарём Общества Я. Никитинским. Краткий отчёт о деятельности Императорского Московского Технического Училища за 1881-82 академический год. О характеристических функциях Якоби и Гамильтона : сообщено в математическом обществе 16 марта 1882 г. / Жуковский Н. Е. Материалы для истории развития сведений о соде и производства её / Никитинский Я. Усовершенствованная кулиса Стефенсона / Черепашинский М. - М., 1880-1882. - 319 с. разд. паг., [1] л. черт. - Книги сплетены в один переплёт.
Ганс Адольф Христофорович
Выпускник ИМТУ, учёный мастер. В 1875 году ему было присвоено звание инженер-механика. Заведующий чертёжной мастерской (до 1875 года), преподаватель черчения в специальных классах ИМТУ с 1874 года.
Ронжин Николай Васильевич
Преподаватель технического черчения в ИМТУ с 1881 по 1907 год. Окончил ИМТУ в 1877 году со званием инженер-механик. Действительный член Политехнического Общества при ИМТУ, заведующий городским ремесленным училищем имени В.А. Морозовой, статский советник.
Докладная записка Председателя Комиссии преподавателей машинного черчения Н. В. Ронжина о расширении помещения под модельно-чертежную и кабинет-аудиторию : Протокол заседания № 22 Учебного Комитета И. М. Т. У-ща 9 апреля 1907 г., ст. 2; Приложение 1-е к Протоколу № 22 Учебного Комитета ИМТУ 9 апреля1907 г., ст. 2 / Ронжин Н. В. // Известия : сборник статей. - 1906-1907. - Т. 2 : 1906-1907 учебный год: Протоколы заседаний в ИМТУ за 1906-1907гг.; Хроника высшей школы (Сведения о русских и иностранных высших школах). - С. 277; 280 (1-я паг.) .
Комов А. А., инж.-техн. Систематический задачник по техническому проекционному черчению. Выпуск первый. Тела вращения. Воронеж, 1893 г. [Отзыв о книге] / Ронжин Н. В. // Бюллетень Политехнического Общества, состоящего при ИМТУ за 1893 г. - 1893. - № 2(Май) : Хроника Политехнического Общества; Технические заметки: Н. В. Ронжин, А. И. Сидоров, П. К. Энгельмейер, Ф. А. Данилов; Строгановское центральное училище технического рисования в Москве; Электротехнический институт Монтефиор; Отзывы о книгах. - С. 54-55.
Новые чертежные инструменты / Ронжин Н. В. // Бюллетень Политехнического Общества, состоящего при ИМТУ за 1893 г. - 1893. - № 2(Май) : Хроника Политехнического Общества; Технические заметки: Н. В. Ронжин, А. И. Сидоров, П. К. Энгельмейер, Ф. А. Данилов; Строгановское центральное училище технического рисования в Москве; Электротехнический институт Монтефиор; Отзывы о книгах. - С. 11-13.
Черепашинский Михаил Михайлович
(1845–1916)
С ноября 1882 года преподавал дисциплину «Инженерные искусства» на трёх старших курсах ИМТУ. С 1885 года – профессор, с 1907 года – заслуженный профессор ИМТУ. Преподавал в Училище до ноября 1911 года, читая в последние годы лекции по строительной механике, водоснабжению, канализации и гидротехническим сооружениям; руководил проектированием по строительному искусству.
Основатель научного направления «Строительная механика», основоположник методов расчёта и проектирования строительных конструкций. Вместе со Стрелецким Н.С. и Велиховым П.А. вёл курс «Инженерное искусство». Основные труды посвящены вопросам расчёта инженерных сооружений (в частности, разработке методов расчёта статически неопределимых систем), истории строительной механики и мостостроения. Автор оригинальной счётной линейки
Инженерные сооружения в неустойчивых массах / Черепашинский М. М. // Краткий отчёт о деятельности Императорского Московского Технического Училища за 1882-83 академический год. Геометрическое разъяснение некоторых вопросов теории уравнений с частными производными / Жуковский Н. - М., 1885. - С. 101-126 (1-я паг.).
Зернов Дмитрий Степанович
(1860–1922)
Профессор ИМТУ, почётный член Политехнического общества.
Под его руководством выполнялись графические работы по прикладной механике. Параллельно Д.С. Зернов читал курсы лекций по начертательной геометрии и практической механике в Императорском Московском университете (ИМУ).
Конспект к лекциям по начертательной геометрии / Зернов Д. С. - М., 1897-1898. - 116 с., [28] л. черт. - Литография.
Страхов Петр Сергеевич
Профессор. Окончил ИМТУ в 1892 году со званием инженер-механик. С 1893 года стал преподавать в ИМТУ проектирование по строительному искусству. С сентября 1897 года занимал также должность адъюнкт-профессора на кафедре строительного искусства Московского сельскохозяйственного института. С осени 1899 года до сентября 1909 года преподавал в ИМТУ прикладную механику, сопротивление материалов, механическую технологию и черчение.
Ламакин Александр Андреевич
Преподаватель технического черчения в ИМТУ.
Окончил ИМТУ в 1897 году со званием инженер-механик. Инженер при Московской городской Управе по отделу канализации.
Мерцалов Николай Иванович
(1866–1948)
Окончил ИМТУ в 1894 году со званием инженер-механик. В 1897 году Н.И. Мерцалов по рекомендации Николая Егоровича Жуковского был избран адъюнкт-профессором ИМТУ.
Начертательная геометрия / Мерцалов Н. И. - М. : Типо-литография В. Рихтер, 1911. - 96 с. : ил. - Издание общества взаимопомощи студентов математиков.
Известия : сборник статей. - М. : Типо-Литография Русского Товарищества печатного и издательского дела, 1905.

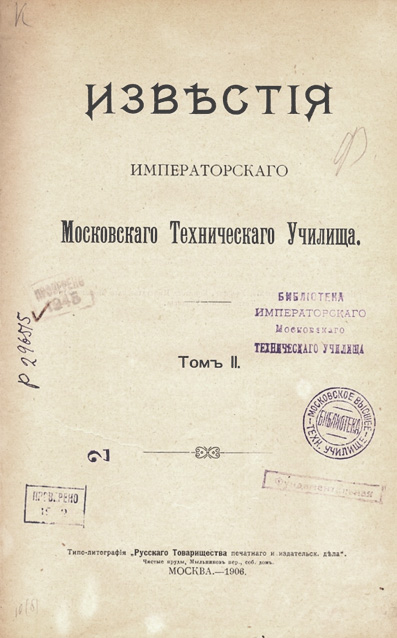

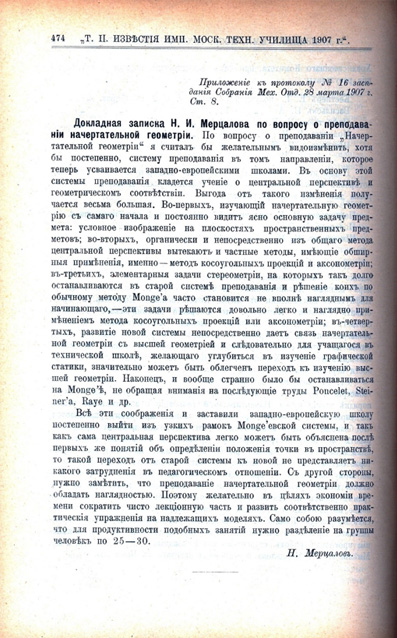

Т. 2 : 1906-1907 учебный год: Протоколы заседаний в ИМТУ за 1906-1907гг.; Хроника высшей школы (Сведения о русских и иностранных высших школах). - 1906-1907. - 525, XIV,II, 128 с.
Пафнутьев Николай Капитонович
(1871–1965)
Окончил ИМТУ в 1895 году со званием инженер-механик. Преподаватель черчения, с 1900 года − член Учебного комитета ИМТУ.
По читаемому им учебному курсу Николай Капитонович в 1914 году издал книгу «Машиностроительное черчение и скицирование».

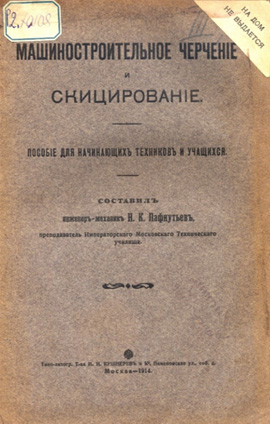

Машиностроительное черчение и скицирование : пособие для начинающих техников и учащихся / Пафнутьев Н. К. - М. : Типо-литография Товарищества И. Н. Кушнерев и К, 1914. - 106 с., [4] л. черт. : ил.
Известия : сборник статей. - М. : Типо-Литография Русского Товарищества печатного и издательского дела, 1905.
Т. 3 : 1907-8 учебный год: Материалы дополнительные к 2 тому "Известий" (1906/1907 учебный год); Протоколы заседания Собрания Механического Отделения (1097-1908); Протоколы заседаний Собрания Химического Отделения (в извлечениях); Краткий отчёт о состоянии И. М. Т. У-ща за 1907 год; Хроника Высшей Школы (приложение к тому 3). - 1907-1909. - 964 с. разд. паг., [3] л. диагр. - На обложке указан 1908 год.

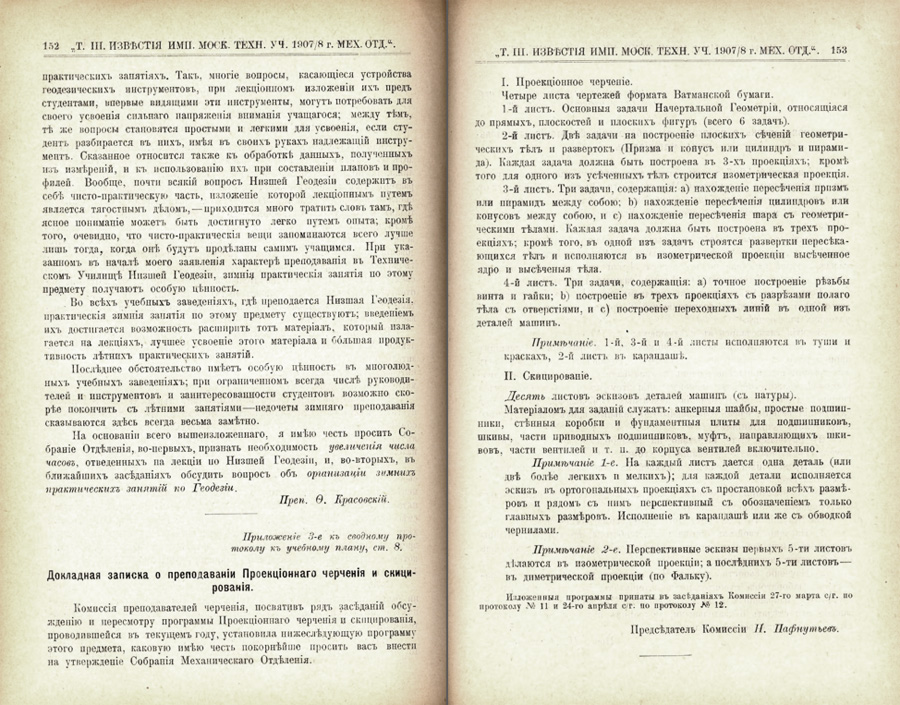

О том, как происходил процесс обучения в то время, рассказывал профессор Пётр Кондратьевич Худяков (1858−1935), выдающийся педагог, один из организаторов Московской школы конструкторов-машиностроителей, проработавший в Училище с 1877 по 1935 год. Он поступил в МРУЗ в 1868 году, а окончил уже ИМТУ. Таким образом, он был одним из первых выпускников Училища как высшего учебного заведения:

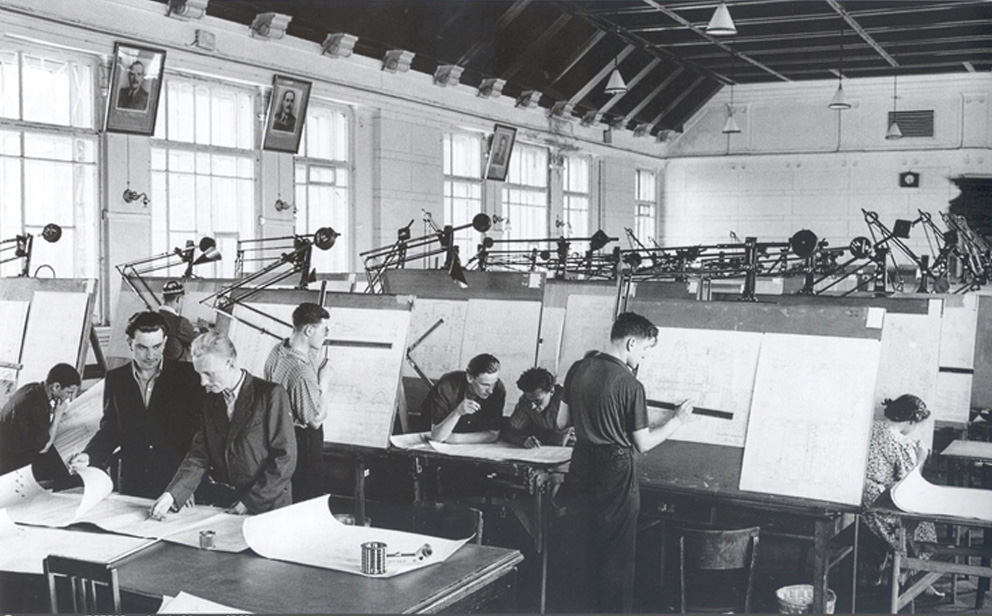

Хорошо было поставлено преподавание черчения вообще, технического черчения и съёмки с натуры в особенности. Над всем этим возились мы шесть лет. И это давало нам основательную подготовку к восприятию цикла технических наук…
Источник: сайт кафедры Э4 http://www.cryogenics.bmstu.ru/sites/default/files/istoire/Kekuchev.pdf
Очень детальные воспоминания о том, как преподавалось черчение в ИМТУ, оставил Куликов Сергей Михайлович (1885−1973), выпускник ИМТУ 1912 года:
Я был студентом ИМТУ осеннего приёма 1904 года. Черчение – один из учебных предметов первого курса. Чертёжная расположена в казавшемся по тем временам огромнейшем зале − ново-физическом. Оборудование − длинные массивные, прочные столы с обыкновенными поверхностями, каждый стол на двух студентов. В столе два выдвижных неглубоких ящика с висячими замками, таким образом, полстола − чертёжное место в единоличном распоряжении студента и кроме него никто, никогда ни при каких условиях этим местом не имел права пользоваться.

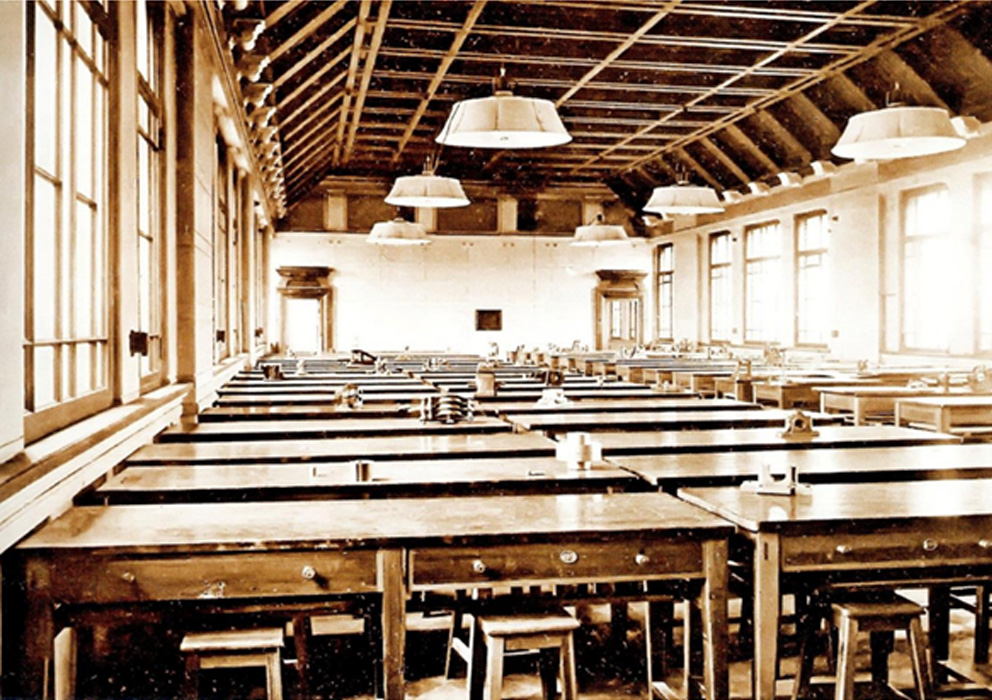

Ватман натягивался на чертёжную доску в мокром виде − для этой операции имеется таз с водой и большой губкой, а рядом жестяная банка с клейстером и кистью в ней. Доска с натянутым ватманом и неоконченным чертежом лежит на столе, прикрытая листом бумаги, неприкосновенной для посторонних.
Вспоминаются преподаватели черчения − инженеры Зубарев, Розанов, Грейфе, Ронжин.

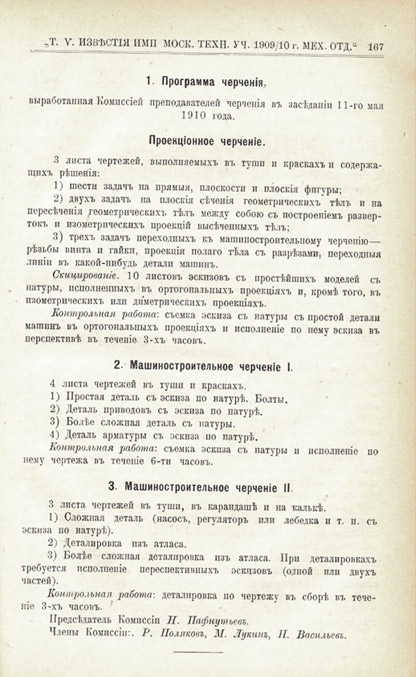

По учебному плану черчение на двух семестрах: “Черчение I” и “Черчение II”.
Зачёты ставились единолично ведущим преподавателем прикреплённому к нему студенту, никаких “групп” не существовало, дело шло по старинной поговорке “Каждый за себя, Бог за всех”.
Не могу не упомянуть, что в те времена процветали:
1. Раскраска на чертежах разрезов цветными акварельными красками − для каждого материала − свой цвет.
2. Царил специальный чертёжный шрифт “рондо” со специальными перьями.
3. Уже появилась жидкая чёрная “китайская” тушь немецкой фирмы Вагнер, к пробке приделан длинный язычок − узкая полоска для наполнения рейсфедера, к флакончику полагалась металлическая подставочка, предохранитель от опрокидывания флакончика.
4. Аксонометрические изображения делались на специальной аксонометрической бумаге с нанесёнными на листе тонкими светло-коричневыми аксонометрическими сетками по типу “миллиметровки”, но с большими клетками. Размеры листа крупные − примерно в четвёртую часть ватмана…
Преподаватели черчения ИМТУ уделяли первостепенное внимание качеству предоставляемого образования. Их умение и готовность видеть наперёд и брать на себя ответственность за результаты своей работы способствовали непрерывному совершенствованию учебной программы Училища, что гарантировало подготовку инженеров высокого уровня квалификации.

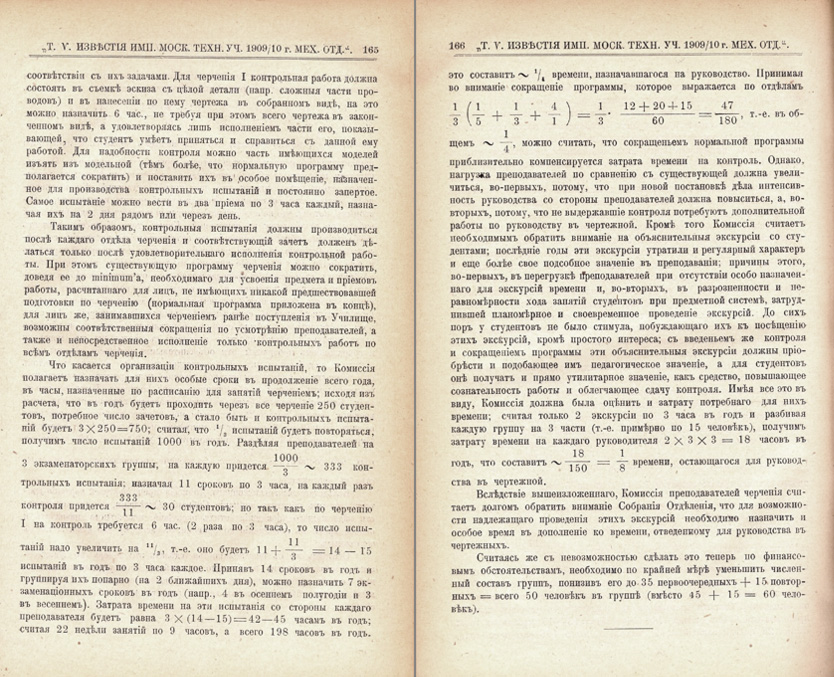

Известия : сборник статей. - М. : Типо-Литография Русского Товарищества печатного и издательского дела, 1905.

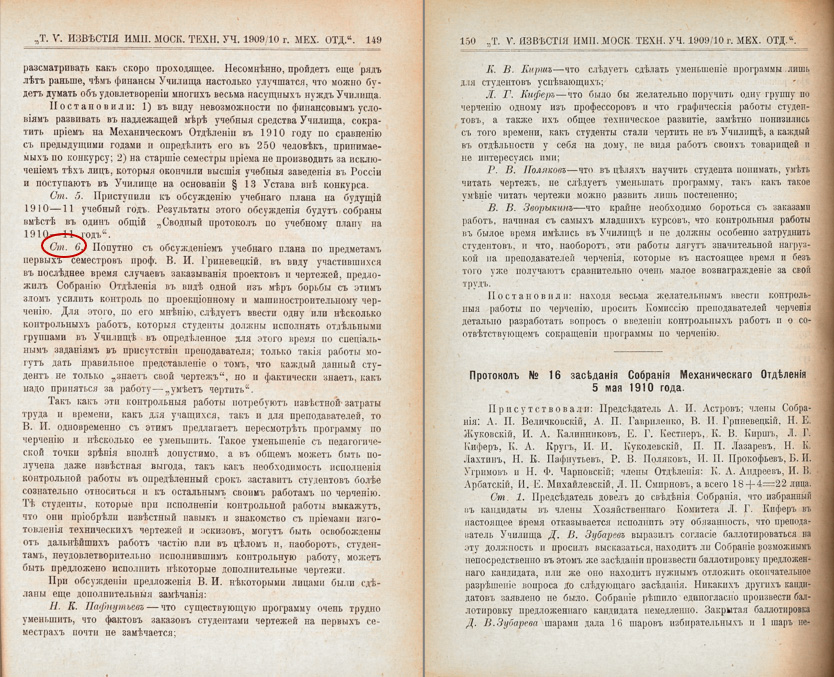

Т. 5 : 1909-10 учебный год: Протоколы заседаний Учебного Комитета ИМТУ; Протоколы заседаний Собрания Механического Отделения; Отчёт по центральной электрической станции И. Т. У-ща за 1909 г. - 1909-1910. - 425, 191, 14 с. - Первая часть книги неправильно пронумерована.
История становления и развития кафедры в период МВТУ−МГТУ
После 1917 года ИМТУ было переименовано в МВТУ − Московское Высшее Техническое Училище. Одним из организационных преобразований конца 1920-х годов явилось выделение в самостоятельную структуру кафедры «Начертательная геометрия и черчение», ответственным руководителем которой стал Михаил Алексеевич Семенцов-Огиевский, работавший до этого на Механическом факультете МВТУ.

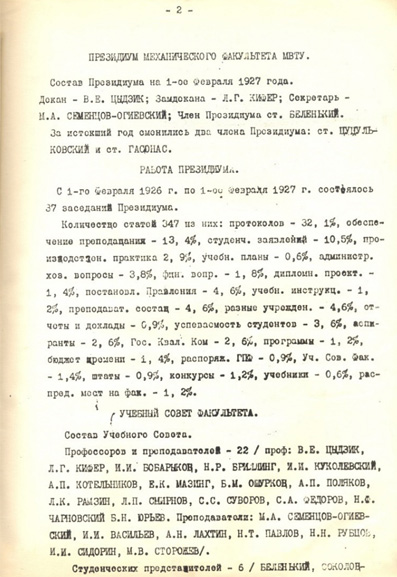

Доклад механического факультета за 1925/26 уч. г. - Б.м., 1926. - 56, [32] с.
Начертательная геометрия. Конспект лекций, читанных в МВТУ на Инженерно-строительном факультете в 1922/23 акад. году / Глаголев Н. А. ; ред. Глаголев Н. А. ; сост. Расин М., Расин-Вольский А. - М. : Изд. М. Расина и А. Расин-Вольского, 1923. - 140 с.

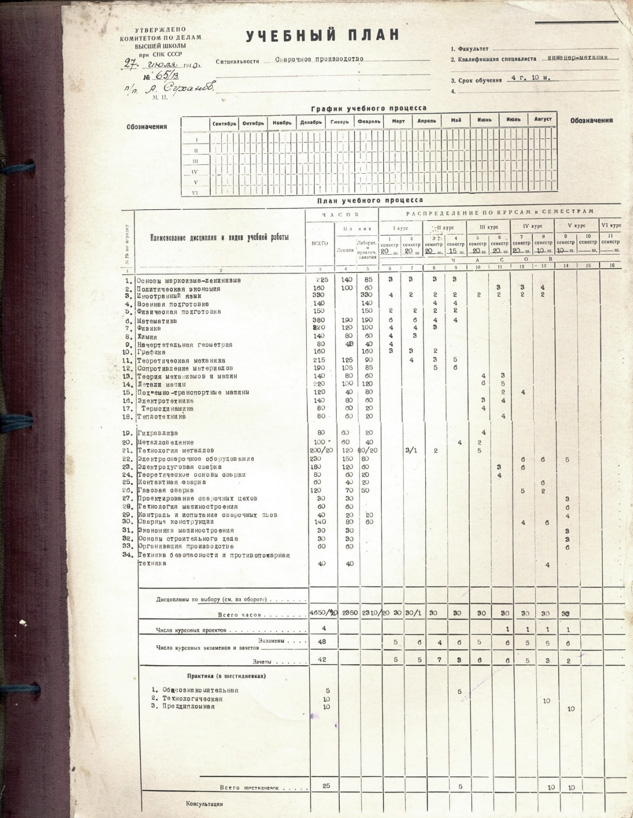

Учебный план МВТУ на 1940 год. - М. : Типография МММИ, [1940]. - [8] с.
За долгую историю своего существования кафедра, как и МГТУ, меняла своё название: «Черчение и начертательная геометрия», «Начертательная геометрия и машиностроительное черчение», «Графика», а с 1982 года она называется «Инженерная графика».
В разное время на кафедре работали видные учёные − профессоры В.Н. Образцов, В.О. Гордон, Х.А. Арустамов, Е.А. Глазунов, И.Г. Попов, Б.А. Иванов, С.М. Куликов, М.В. Носов, Н.В. Воробьёв и другие.
Кафедра «Инженерная графика» − одна из самых больших кафедр по числу работающих на ней преподавателей среди родственных кафедр России. Она является органической частью научных школ МГТУ, однако, основная роль кафедры − учебно-методическая. Профессорско-преподавательским составом кафедры разработано большое количество учебно-методических материалов, написаны и изданы учебники, задачники, учебные и методические пособия, научно-популярные книги.
Гордон Владимир Осипович
(1892–1971)
Профессор. Окончил МВТУ в 1924 году в звании инженер-механик по паровозостроению.
В соавторстве с преподавателем Михаилом Алексеевичем Семенцовым-Огиевским написал широко известное и очень популярное учебное пособие «Курс начертательной геометрии», выдержашее 29 изданий, по которому учились все будущие инженеры.
Курс начертательной геометрии : учеб. пособие для втузов / Гордон В. О., Семенцов-Огиевский М. А. ; ред. Гордон В. О. - 29-е изд., стер. - М. : Высшая школа, 2009. - 270 с. : ил. - Библиогр.: с. 272. - ISBN 978-5-06-006153-6.
Глазунов Евгений Александрович
(1890–1962)
Профессор. Окончил ИМТУ в 1917 году в звании инженер-механик.
В сентябре 1920 года был приглашён в качестве преподавателя начертательной геометрии и черчения на электротехнический факультет МВТУ, который в 1930 году был реорганизован в Московский энергетический институт (МЭИ). Глазунов был назначен заведующим кафедрой начертательной геометрии и черчения МЭИ, которой руководил до конца своей жизни.
Аксонометрия : учеб. пособие для вузов / Глазунов Е. А., Четверухин Н. Ф. - М. : Государственное издательство технико-теоретической литературы, 1953. - 291 с., [1] л. : ил. - Библиогр.: с. 287-288.
Геометрическое черчение. Сборник геометрических построений : Таблицы (№№ 1-50) / Попов И. Г., Маслов И. Ф. ; общ. ред. Попов И. Г. - М. : Оборонгиз, 1940. - 49 с. : табл.
Геометрическое черчение. Сборник геометрических построений (Текст) / Попов И. Г., Маслов И. Ф. ; общ. ред. Попов И. Г. - М. : Оборонгиз, 1940. - 178 с. - Библиогр. в конце кн.
Цилиндрические стержневые системы. - Л.; М. : Гос. изд-во по строит-ву и архитектуре, 1952. - 110 с.
Куликов Сергей Михайлович
(1885–1973)
Окончил ИМТУ в 1912 году. Профессор, учёный-библиотекарь, автор идеи создания в Москве национальной научно-технической библиотеки, реализованной в 1918 году (Общество «Московская техническая библиотека») и получившей дальнейшее развитие в деятельности библиотек ВСНХ, а затем ГНБ, ГПНТБ СССР—России.
С юности до глубокой старости органично соединял в себе, как это всегда было присуще лучшим представителям русской инженерно-технической интеллигенции, две составляющие человеческого бытия: научно-техническую и гуманитарно-просветительскую.
После 1917 года в течение четырёх десятилетий работал в Московском Станко-инструментальном институте, где получил звание профессора. Заведовал Кафедрой инженерной графики, преподавал начертательную геометрию, был автором многочисленных статей, книг и учебников по данной теме.
Введение в начертательную геометрию многомерных пространств. - 1970. - 83 с.
Сборник упражнений по проекционному черчению. - 2-е изд., перераб. - М. : Машгиз, 1957. - 127 с.
Сборник упражнений по проекционному черчению. - 3-е изд., перераб. - Москва : Машгиз, 1960. - 210 с.
Носов Михаил Васильевич
(1887–1968)
Отечественный учёный в области термодинамики. В 1920 году был членом Комиссии по тяжёлой авиации, сокращенно – «КОМТА». С 1931 по 1961 год был заведующим кафедрой «Термодинамика и теплотехника» МВТУ.
Атлас условности машиностроительного черчения : наглядное пособие при изучении, составлении и чтении машиностроительных чертежей / Носов М. В., Маслов И. Ф. - М. : Макиз, 1928. - [85] л. - С дарственной надписью автора А. И. Сидорову.
С 1932 по 1973 год кафедру возглавлял профессор Христофор Артемьевич Арустамов, ярчайшая личность. Его знали все студенты. Характерен такой факт. Когда первый космонавт-бауманец Константин Петрович Феоктистов вернулся из космоса, у него брал интервью другой бауманец – корреспондент газеты «Комсомольская правда» Ярослав Голованов. И оба вспоминали Христофора Артемьевича Арустамова.
Из воспоминаний о времени учёбы в МВТУ Всеволода Александровича Иванова, выпускника МВТУ 1957 года:
Годы МВТУ. Зал “Детали машин”. Студент, без разрешения вошедший в него, остановлен грозным профессором, заведующим кафедрой черчения и начертательной геометрии Христофором Арустамовым на ковровой дорожке зала: “96 шагов назад”. Отсчитав их, бедолага снова оказывался за дверью зала “Детали машин”, в котором студенты обычно снимали кроки [эскизы] учебных деталей.
Был и такой случай (из воспоминаний инженера Людмилы Тимофеевой, выпускницы МВТУ):
У подружки в группе … [одна студентка] никак не могла сдать зачёт по начертательной геометрии. Идёт по этому коридору и плачет. Навстречу ей Христофор Артемьевич: “В чём дело?”. Сквозь слёзы: “Получила неуд…”. …[Арустамов] обнял её за плечи, провёл через весь зал к столу, от которого шла убитая горем студентка, и сказал: “Спросите её на три!”. Вопрос был решён.
Сборник задач по начертательной геометрии, написанный Христофором Артемьевичем, был одним из первых в стране учебных пособий по этому курсу и сыграл важную роль в подготовке инженеров-конструкторов. В дальнейшем этот задачник дополнялся, перерабатывался и несколько раз переиздавался, а также был издан в Китае и Мексике.
Сборник задач по начертательной геометрии с решениями типовых задач : учебное пособие для вузов / Арустамов Х. А. - 9-е изд., стер. - М. : Машиностроение, 1978. - 444 с. : ил.
Савосин Олег Иванович
(1927–2008)
В 1952 году окончил художественно-графический факультет МГПИ им. В.И. Ленина. С 1953 года – ассистент, а с 1970 по 1986 год – старший преподаватель кафедры графики МВТУ им. Н.Э. Баумана.
Параллельно Олег Иванович снимался в кино. Стоял у истоков трюкового отечественного кинематографа, один из основателей Ассоциации каскадёров кино. В 1960–90-х годах он осуществил несколько сотен постановок трюков, большинство из которых выполнил сам. Сыграл более 100 эпизодических ролей в кино.
Бывшие студенты МВТУ вспоминают об Олеге Ивановиче как о легендарной личности. При всей своей суровой, даже несколько угрожающей внешности, это был чудесный, добрый и отзывчивый человек. Начертательную геометрию преподавал так, что самые безнадёжные студенты через 2 недели были отличниками в предмете.
Из воспоминаний Ильи Казаникова, выпускника МГТУ 1997 года (инженер-механик подъёмно-транспортного оборудования):
На первом курсе пошла информация, что актер, игравший бандита Тягунова в шедевре советского кинематографа “Место встречи изменить нельзя”, никто иной, как один из преподавателей кафедры графики нашего МГТУ... В лицо его никто не видел, так как он был на пенсии. По рассказам знающих, при всей пугающей внешности, косящем глазе (последствия выстрела из рогатки в детстве) в совокупности с внушительными физическими характеристиками – человек был удивительно добрый и мягкий, прекрасный преподаватель и педагог.
… в кино Олег Иванович попал случайно. Во время эвакуации Савосин работал в колхозе под Кинешмой, где три года не слезал с лошади. Зная об этом, его друг Алексей Кочарян, работавший над фильмом “Неуловимые мстители” пригласил Олега ставить и выполнять трюки с лошадьми. Там же он сыграл эпизодическую роль.
Через кафедру «Инженерная графика» проходят студенты всех факультетов, осваивая теорию и практику языка графики, профессионально ориентированного языка инженерного творчества.
В учебные планы кафедры в настоящее время включён блок дисциплин:
- начертательная геометрия (лекции и практические занятия);
- инженерная графика (практические занятия);
- компьютерная графика (лабораторные работы).
Курс начертательной геометрии, основанный на геометрическом мышлении, не только даёт знания правил выполнения графических изображений, но и развивает пространственное воображение, так необходимое инженеру-разработчику и исследователю.

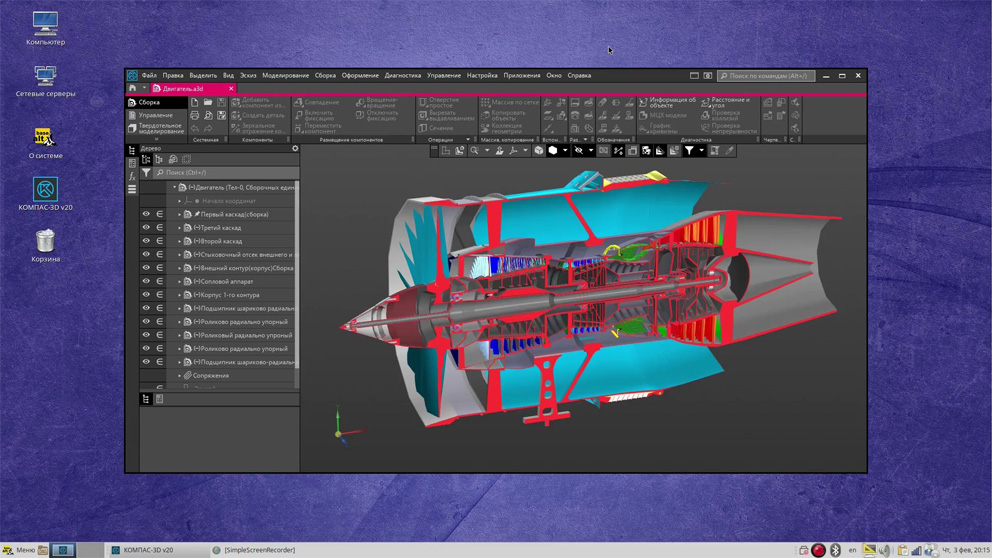

В 2022 году МГТУ им. Н.Э. Баумана стал первым крупным техническим вузом России, который перешёл с иностранного инженерного программного обеспечения (ПО) на отечественное. И началось это с кафедры РК1 «Инженерная графика». Раньше студенты моделировали детали в программах Autodesk Inventor и SolidWorks, теперь обе эти программы заменила система КОМПАС-3D от АСКОН.
Источник: https://ascon.ru/news/2022/04/04/mgtu-im-baumana-pereshel-na-rossijskoe-inzhenernoe-po-kompas-3d-ot-askon
В 2023 году на базе кафедры «Инженерная графика» МГТУ им. Н.Э. Баумана решено было создать НОЦ «АСКОН МГТУ им. Н.Э. Баумана», который будет способствовать импортонезависимости в подготовке высококвалифицированных специалистов IT. Цель и задачи НОЦ «АСКОН МГТУ им. Н.Э. Баумана» будут реализовываться посредством создания и внедрения в учебный процесс междисциплинарной непрерывной системы подготовки студентов и преподавателей с применением цифровых технологий, решений и ПО АСКОН.
Преподаватели кафедры со студентами вуза и школьниками участвуют в международных конкурсах и конференциях.
В 2025 году старший преподаватель кафедры «Инженерная графика» (РК1) Татьяна Ивановна Маслова стала Лауреатом Всероссийского конкурса «Золотые Имена Высшей Школы» в номинации «За развитие студенческого, научного, конкурсного и олимпиадного движения». Организатором конкурса выступает Лига преподавателей высшей школы при поддержке Минобрнауки России. Награждение победителей состоялось в День преподавателя высшей школы 19 ноября в рамках Всероссийского форума «Академическое сообщество» в Минобрнауки России. В этом году на конкурс было подано свыше 1250 заявок. Экспертная комиссия из 158 специалистов определила 195 победителей. Одиннадцать из них — бауманцы.
Кафедра «Инженерная графика», преподаватели которой на первых курсах читают курс начертательной геометрии слабослышащим студентам, – одна из первых в Университете целенаправленно начала разрабатывать учебные пособия, ориентированные на студентов ГУИМЦ (Головного учебно-исследовательского и методического центра профессиональной реабилитации лиц с ограниченными возможностями здоровья). Пособия предполагают широкоформатную визуализацию и полностью иллюстративно доступный материал. Более того, «начерталку» и «инженерку» ведут в специально оборудованных аудиториях, где каждое рабочее место оснащено компьютером. С помощью специальных программ студенты могут следить за преподаваемым материалом. http://baumanec.bmstu.ru/2019/12/bezgranichnye-vozmozhnosti/
Заведующие кафедрой
1932–1973
Арустамов Христофор Артемьевич
Доктор технических наук, профессор, член Учёного совета МВТУ и Учёного совета Общетехнического факультета (ОТ), член методической комиссии МВТУ и конкурсной комиссии факультета ОТ, председатель экспертной комиссии ВАК, заместитель председателя научно-методического совета Министерства высшего образования, член объединённого Учёного совета по приёму диссертаций по начертательной геометрии и черчению.
Основным направлением его педагогической деятельности являлось совершенствование методик преподавания начертательной геометрии, машиностроительного черчения и технического рисования. Христофор Артемьевич оказывал помощь предприятиям и НИИ в решении инженерных задач методами начертательной геометрии, принимал активное участие в разработке Единой системы конструкторской документации (ЕСКД). Под его руководством работала плеяда блестящих преподавателей-методистов: Т.Е. Солнцева, Ю.Э. Шарикян, И.Я. Тер-Маркарян, М.Я. Ломакин, А.А. Рябинин, А.С. Мичурин, Т.А. Сумская, Т.А. Мажорова, О.Д. Кузнецова, Е.П. Камзолов, А.П. Лубенец, Л.М. Кудрявцева, В.Е. Григорьев, В.П. Харченко, Г.Г. Гаврилова, Е.А. Мизернюк и др., у которых учились многие поколения студентов, а также нынешних преподавателей кафедры. Правительство высоко оценило плодотворную деятельность профессора Х.А. Арустамова, наградив его орденом Трудового Красного Знамени и тремя медалями.
1973–1989
Фролов Сергей Аркадьевич
Доктор технических наук, профессор. Мастер спорта по альпинизму (1943). Заслуженный деятель науки и техники РСФСР (1979). Академик Российской Академии Проблем Качества (1998).
Окончил Ленинградскую Военно-Воздушную Академию в 1943 году.
Участник Великой Отечественной войны. Награждён двумя орденами «Красная звезда», орденом «Отечественной войны II степени», орденом «Знак Почёта», медалями «За боевые заслуги», «За победу над Германией», «За взятие Берлина», «За освобождение Праги».
С 1946 по 1949 год работал инженером-экспертом в экономическом совете при Союзнической контрольной комиссии по Австрии и других международных организациях. С 1950 года работал в МВТУ им. Н.Э. Баумана на кафедре «Начертательная геометрия и черчение», заведующим которой был избран в 1973 году. Наряду с научной и педагогической деятельностью Сергей Аркадьевич проявил себя как опытный руководитель и организатор: с 1956 года он был деканом Общетехнического факультета, а с 1967 года − деканом Факультета повышения квалификации для профессорско-преподавательского состава вузов и военных училищ СССР. Много сил и внимания Сергей Аркадьевич отдавал подготовке молодых учёных. Под его руководством выполняли свои научные работы и защитили кандидатские диссертации многие аспиранты и соискатели из разных вузов страны. С.А. Фролов был родоначальником научного направления по автоматизации процессов графического решения инженерных задач на ЭВМ. Годы его работы были отмечены внедрением в учебный процесс новых компьютерных технологий. Он является автором многих печатных работ в области начертательной геометрии и машиностроительного черчения. В 1983 году его имя было внесено в книгу Почёта МВТУ им. Н.Э. Баумана.
1990–2006
Лобачев Вячеслав Иванович
Кандидат технических наук, доцент, известный специалист в области конструирования робототехнических систем, длительное время руководивший Научно-учебным комплексом «Робототехника и автоматизация» (НУК РК).
Окончил МВТУ им. Н.Э. Баумана в 1963 году.
2006–2010
Гузненков Владимир Николаевич
Кандидат технических наук, доктор педагогических наук, профессор, академик РАЕ, участник сетевой энциклопедии Известные Учёные (Famous Scientists). Эксперт Федерального института развития образования. Эксперт Научной электронной библиотеки (elibrary.ru). Председатель Научно-методического совета по «Начертательной геометрии, инженерной и компьютерной графике». Окончил МГТУ им. Н.Э. Баумана в 1990 году.
Окончил МГТУ им. Н.Э. Баумана в 1990 году.
С 1994 года работает на кафедре «Инженерная графика». В течение 12-ти лет Гузненков В.Н. являлся заместителем по учебно-методической работе декана факультета РК «Робототехника и комплексная автоматизация» МГТУ им. Н.Э. Баумана.
В 1999 году В.Н. Гузненкову присвоено учёное звание доцента по кафедре графики. В 2015 году защитил диссертацию на соискание учёной степени доктора педагогических наук на тему «Основы формирования современного геометро-графического образования в техническом университете (на базе системной интеграции с общеинженерными дисциплинами)» по специальностям: 13.00.02 – теория и методика обучения и воспитания (черчение) и 13.00.08 – теория и методика профессионального образования в диссертационном совете при Московском педагогическом государственном университете.
В настоящее время работает профессором кафедры «Инженерная графика». Читает курсы по начертательной геометрии, инженерной графике и компьютерной графике. Под его руководством и непосредственном участии разработана и внедрена в учебный процесс технология обучения студентов «Построение моделей и создание чертежей в системе Autodesk Inventor».
Область научных интересов – инженерная геометрия и компьютерная графика, информационные технологии в геометро-графическом образовании.
В.Н. Гузненков награждён орденом Александра Великого за научные победы и свершения и медалью имени В.И. Вернадского за успехи в развитии отечественной науки.
Отмечен Почётной грамотой и десятью Благодарностями ректора МГТУ им. Н.Э. Баумана и Почётной грамотой Министерства образования и науки РФ за заслуги в сфере образования и многолетний добросовестный труд.
2010–2013
Москаленко Валерий Осипович
Кандидат технических наук, доцент.
Окончил МВТУ им. Н.Э. Баумана в 1969 году, до и после руководства кафедрой «Инженерная графика» работал на кафедре СМ3 «Динамика и управление полетом ракет и космических аппаратов»
Под его руководством на кафедре «Инженерная графика» пересмотрели и утвердили новые учебные планы подготовки по начертательной геометрии и инженерной графике, используя широкое внедрение в учебный процесс компьютерной графики и сохраняя традиционные подходы школы Х.А. Арустамова; провели переподготовку преподавателей; открыли НОЦ «МГТУ AUTODESK»; оборудовали новые компьютерные классы, оснащённые интерактивными досками и персональными компьютерами с большим количеством современных лицензионных вычислительных пакетов.
Область профессиональных интересов – исследование процессов обтекания летательных аппаратов на дозвуковых режимах полёта, разработка органов управления и защитных струйных завес.
В.О. Москаленко является лауреатом премии Правительства РФ в области образования за научно-практическую разработку Интегрированной автоматизированной системы управления учреждениями высшего профессионального образования «Электронный университет».
Имеет бронзовую медаль ВДНХ за разработку и создание дозвуковой малотурбулентной аэродинамической трубы. Награждён почётным знаком «За заслуги перед Университетом».
2013–2019
Серегин Вячеслав Иванович
Кандидат технических наук, доцент, Член Учёного совета НУК «Робототехника и комплексная автоматизация» МГТУ им. Н.Э. Баумана, учёный секретарь этого совета.
Окончил МВТУ Н.Э. Баумана в 1961 году по специальности «Машиностроение». В 1961 году оставлен для работы на кафедре К1 «Автоматические установки» (впоследствии – кафедра СМ8 «Стартовые ракетные комплексы»).
В 1969 году защитил диссертацию на соискание учёной степени кандидата технических наук, в 1974 году присвоено учёное звание доцента.
С 1976 по 1981 годы работал проректором по вечернему и заочному образованию в заводе-ВТУЗе при ЗИЛе.
В 1981 году возвратился в МВТУ им. Н.Э. Баумана на должность доцента кафедры графики.
С 1984 по 1988 год был командирован в Эфиопию в Бахр-Дарский политехнический институт (БПТИ) для преподавания графических дисциплин. За отличную работу был награждён золотым перстнем и благодарностью ректора БПТИ.
В 1988 году вернулся на кафедру РК1 «Инженерная графика», которую возглавил в январе 2013 года.
В.И. Серегин был инициатором внедрения в учебный процесс компьютерной графики и автором первых учебно-методических пособий и учебных программ по компьютерной графике в рамках курса «Инженерная графика». В соавторстве с коллегами кафедры выпустил несколько учебно-методических пособий по Автокаду.
В 2017 году в соавторстве с доцентами кафедры (Жирных Б.Г. и Шарикян Ю.Э.) подготовил и выпустил учебник по начертательной геометрии.
Научные интересы – геометрия, геометрические преобразования, геометрическое моделирование, инженерная компьютерная графика, преподавание геометро-графических дисциплин, 3D-моделирования в инженерных проектных дисциплинах.
В.И. Серегин отмечен Грамотами и Благодарностями ректоров МВТУ (МГТУ) им. Н.Э. Баумана и завода-ВТУЗа при ЗИЛе. Награждён медалью «За доблестный труд в ознаменование 100-летия со дня рождения В.И. Ленина», знаком «Отличный работник МВТУ».
С 2019 года
Кафедру возглавляет Суркова Нина Григорьевна.
Суркова Нина Григорьевна
Кандидат педагогических наук, доцент.
Н.Г. Суркова на кафедре РК1 «Инженерная графика» работает непрерывно с 1994 года, пройдя путь от ассистента до доцента кафедры. С 2010 года по 2019 год – заместитель заведующего кафедрой по научно-методической работе.
Под её руководством в учебный процесс активно внедряются современные методы обучения с использованием информационно-коммуникационных технологий.
С 2022 года под руководством Н.Г. Сурковой учебные классы в Университете были оснащены программным комплексом КОМПАС-3D с приложениями для машиностроительного проектирования и прочностного анализа, где необходимо применение продуктов класса САПР.
Награждена Почётной грамотой Министерства образования и науки РФ за многолетнюю плодотворную работу по развитию и совершенствованию учебного процесса, значительный вклад в дело подготовки высококвалифицированных специалистов; имеет благодарности ректора за значительный вклад в развитии университета и плодотворную работу в МГТУ им. Н.Э. Баумана.
Ещё больше информации по истории и направлениям деятельности кафедры можно найти на сайте кафедры «Инженерная графика» и на сайте НТБ МГТУ им. Н.Э. Баумана в тематических выставках:
Фролов Сергей Аркадьевич − заслуженный деятель науки и техники РФ, доктор технических наук, профессор. Участник Великой Отечественной войны. Спортсмен, мастер спорта по альпинизму. С 1950 года начал работать в МВТУ им. Н.Э. Баумана на кафедре «Начертательная геометрия и черчение», в 1973 году был избран заведующим этой кафедрой и возглавлял её до 1989 года. Родоначальник научного направления по автоматизации процессов графического решения инженерных задач. Автор ряда работ по начертательной геометрии, машиностроительному черчению, автоматизации выполнения графических работ. Декан Общетехнического факультета, декан Факультета повышения квалификации для профессорско-преподавательского состава вузов и военных училищ СССР. Имя Сергея Аркадьевича Фролова внесено в Книгу почёта МВТУ им. Н.Э. Баумана.
127
Выставка рассказывает об истории организации научной работы студентов начиная с Императорского Московского Технического училища и до наших дней. Также подробно освещена научная работа студентов с ограниченными возможностями по слуху в МГТУ им. Н.Э. Баумана. Отдельно рассмотрен ряд интересных командных проектов студентов, таких как «Геометрия и наука», «Геометрия и искусство», «Идеи Леонардо да Винчи и современное моделирование» и др.
130
Начертательная геометрия входит в число дисциплин, составляющих основу инженерного образования. Выставка рассказывает об истории начертательной геометрии и о ее роли в развитии МГТУ им. Н.Э. Баумана. Подробно представлены области применения начертательной геометрии в современной промышленности и в различных отраслях хозяйства. Отдельным разделом показаны учебники и учебные пособия из картотеки публикаций МГТУ, по которым занимаются студенты вуза.
111
Труды кафедры в фонде НТБ МГТУ им. Н.Э. Баумана
Сборник задач по начертательной геометрии (с решениями типовых примеров) / Арустамов Х. А. ; Московский Механико-Машиностроительный Институт им. Н. Э. Баумана. - М. : Изд-во МММИ им. Н. Э. Баумана, 1941. - 91 с.
Сборник задач по начертательной геометрии : (Атлас чертежей) / Арустамов Х. А. ; Московский Механико-Машиностроительный Институт им. Н. Э. Баумана. - М. : Изд-во МММИ им. Баумана, 1941. - 127 с.
Сборник задач по начертательной геометрии. С решениями типовых задач : учебное пособие / Арустамов Х. А. ; ред. Чекмарев А. А. - 10-е изд., перераб. - М. : КНОРУС, 2016. - 483 с. : ил. - (Бакалавриат). - ISBN 978-5-406-00876-8.
Начертательная геометрия. Что это такое? / Фролов С. А., Покровская М. В. - Минск : Вышэйшая школа, 1986. - 206 с. : ил. - (Мир занимательной науки).
Методика организации научной работы слабослышащих студентов на базе геометро-графических дисциплин / Покровская М. В. // Известия ВУЗов. Сер. "Машиностроение". - 2012. - № 11. - С. 84-87.
Инженерная графика: панорамный взгляд (научно-педагогическое исследование) : [монография] / Покровская М. В. ; Исследовательский центр проблем качества подготовки специалистов. - М. : Исследовательский центр проблем качества подготовки специалистов, 1999. - 137 с. : ил. - Библиогр.: с. 134-136. - ISBN 5-7563-0119-4.
Выполнение домашних заданий по начертательной геометрии : методические указания / Камзолов Е. П., Покровская М. В., Добровольская Н. А. ; ред. Новоселова Л. А. ; МГТУ им. Н. Э. Баумана. - М. : Изд-во МГТУ им. Н. Э. Баумана, 1998. - 50 с. : ил.
Курс начертательной геометрии : учебник для втузов / Гордон В., Семенцов-Огиевский М. - 4-е изд., перераб. - М. ; Л. : Гостехиздат, 1945. - 406 с.
Курс начертательной геометрии : учебное пособие для втузов / Гордон В. О., Семенцов-Огиевский М. А. ; ред. Гордон В. О., Иванов Ю. Б. - 25-е изд., стер. - М. : Высшая школа, 2003. - 270 с. : ил. - Библиогр. в конце кн. - ISBN 5-06-003518-2.
Выполнение домашнего задания по начертательной геометрии : метод. указания / Шарикян Ю. Э., Одинцова А. Е., Кашу А. А. ; МГТУ им. Н. Э. Баумана. - М. : Изд-во МГТУ им. Н. Э. Баумана, 2012. - 61 с. : ил. - Библиогр.: с. 60.
Лекции по начертательной геометрии : методические указания для преподавателей / Шарикян Ю. Э., Гусев В. И., Чекунов Ю. И. ; МГТУ им. Н. Э. Баумана. - М. : Изд-во МГТУ им. Н. Э. Баумана, 2007. - 117 с. : ил.
Введение в систему AutoCAD для Windows : учебно-методическое пособие / Хрящев В. Г., Серёгин В. И., Морозова Н. В. ; МГТУ им. Н. Э. Баумана. - М. : Изд-во МГТУ им. Н. Э. Баумана, 2000. - 71 с. : ил. - Библиогр.: с. 70. - ISBN 5-7038-1663-7.
Геометрические построения с использованием системы AutoCAD 2002 : учеб. пособие для втузов / Хрящев В. Г., Серегин В. И., Гусев В. И. ; МГТУ им. Н. Э. Баумана. - М. : Изд-во МГТУ им. Н. Э. Баумана, 2004. - 93 с. : ил. - Библиогр.: с. 92. - ISBN 5-7038-2456-7.
Основы черчения в AutoCAD / Хрящев В. Г., Серегин В. И., Гусев В. И. - М. : Эксмо, 2008. - 124 с. : ил. - (Техническое образование). - Библиогр. в конце кн. - ISBN 978-5-699-23371-7.
Геометрические построения плоских фигур : учеб. пособие / Горячкина А. Ю., Горюнова И. А. ; МГТУ им. Н. Э. Баумана. - М. : Изд-во МГТУ им. Н. Э. Баумана, 2012. - 44 с. : ил. - Библиогр.: с. 43.
Создание чертежа детали из модели в AutoCAD 2013 : учебно-методическое пособие / Бондарева Т. П., Морозова Н. В., Серегин В. И. - М. : Изд-во МГТУ им. Н. Э. Баумана, 2013. - 51 с. : ил. - Библиогр.: с. 51. - ISBN 978-5-8429-1233-9.
Начертательная геометрия : учебник / Жирных Б. Г., Серегин В. И., Шарикян Ю. Э. ; общ. ред. Серегин В. И. - М. : Изд-во МГТУ им. Н. Э. Баумана, 2017. - 166 с. : ил. - Библиогр.: с. 162. - ISBN 978-5-7038-4605-6.
SolidWorks 2016. Трехмерное моделирование деталей и выполнение электронных чертежей : учеб. пособие для вузов / Гузненков В. Н., Журбенко П. А., Бондарева Т. П. - М. : Изд-во МГТУ им. Н. Э. Баумана, 2017. - 124 с. : ил. - Библиогр. в конце кн. - ISBN 978-5-7038-4763-3.
Autodesk Inventor 2016. Трехмерное моделирование деталей и выполнение электронных чертежей : учеб. пособие для вузов / Гузненков В. Н., Журбенко П. А., Винцулина Е. В. - М. : ДМК Пресс, 2017. - 122 с. : ил. - (САПР от А до Я). - Библиогр.: с. 112-113. - ISBN 978-5-97060-514-1.
Основы компьютерного геометрического моделирования изделий. Электронная модель детали : учебное пособие / Горячкина А. Ю., Корягина О. М., Суркова Н. Г. - М. : Изд-во "Спутник +", 2024. - 171 с. : ил. - Библиогр.: с. 167-171. - ISBN 978-5-9973-6928-6.
Инженерная графика : учебник / Сенченкова Л. С., Палий Н. В., Горячкина А. Ю. ; МГТУ им. Н. Э. Баумана (национальный исследовательский университет). - 2-е изд., испр. и доп. - М. : Изд-во МГТУ им. Н. Э. Баумана, 2025. - 280 с. : ил. - Библиогр.: с. 273-278. - ISBN 978-5-7038-6516-3.
Инженерная графика : учебник для высшего профессионального образования / Фазлулин Э. М., Яковук О. А. - М. : КУРС, 2023. - 471 с. : ил. - Библиогр.: с. 471. - ISBN 978-5-907352-67-4.
Ч. 1. - 2023. - 111 с. : ил. - Библиогр. в конце кн. - ISBN 978-5-7038-6048-9.
Ч. 2. - 2023. - 101 с. : ил. - Библиогр. в конце кн. - ISBN 978-5-7038-6049-6.
Список использованных источников
- Инженерная графика. МГТУ им. Н.Э. Баумана. Кафедра РК1: сайт. Режим доступа: http://rk1.bmstu.ru/index.php?id=1 (дата обращения: 16.12.2025).
- Ведущие учёные и преподаватели кафедры графики МГТУ им. Н. Э. Баумана / Бочарова И.Н., Демидов С.Г., Максутова Р.А., Морозов И.В. // Актуальные проблемы гуманитарных и естественных наук. − 2016. − № 5-4. − С. 28-33. Режим доступа: https://www.elibrary.ru/download/elibrary_26142005_40893227.pdf (дата обращения: 11.12.2025).
- Научные школы Московского государственного технического университета им. Н. Э. Баумана. История развития / ред. Федоров И. Б., Колесников К. С. − 2-е изд., доп. − М.: Изд-во МГТУ им. Н. Э. Баумана, 2005. − 463 с. : ил. − Издано к 175-летию со дня основания МГТУ им. Н. Э. Баумана. https://library.bmstu.ru/Catalog/Details/114218
- Прокофьев В.И. Московское высшее техническое училище. 125 лет. − М.: Машгиз, 1955. − 474 с. https://library.bmstu.ru/Catalog/Details/150504
- Куликов С.М. Черчение в МВТУ. Докафедральный период // Русская система обучения ремеслам. Том I. − М.: НОЦ «Контроллинг и управленческие инновации»; ООО «Высшая Школа Инженерного Бизнеса», 2015. − С. 111-119.
- Тимофеева Л. Из жизни студентов. Кафедра черчения и начертательной геометрии // Краеведческий портал «Поморский берег». Режим доступа: https://karjalanmu.ru/iz-zhizni-studentov-kafedra-chercheniya-i-nachertatelnoj-geometrii/istoriya/04/ (дата обращения: 01.12.2025).
- С.А. Фролов. Линии жизни: электронная выставка // НТБ МГТУ им. Н.Э. Баумана: сайт. Режим доступа: https://library.bmstu.ru/ThematicExhibitions/Details/14 (дата обращения: 11.12.2025).
- От М-5 до ОКБ-1. Опубликовано 06.05.2020; Как было раньше. Опубликовано 03.02.2021// Газета «Бауманец»: официальный сайт газеты МГТУ имени Н. Э. Баумана. Режим доступа: http://baumanec.bmstu.ru/2020/05/ot-m-5-do-okb-1/ ; http://baumanec.bmstu.ru/2021/02/kak-bylo-ranshe/ (дата обращения: 16.12.2025).
Составители
Горячева Светлана Юрьевна
Главный библиограф Аналитико-информационного и библиографического отдела НТБ МГТУ им. Н.Э. Баумана
Наумова Элла Васильевна
Главный библиограф Аналитико-информационного и библиографического отдела НТБ МГТУ им. Н.Э. Баумана
29.12.2025
